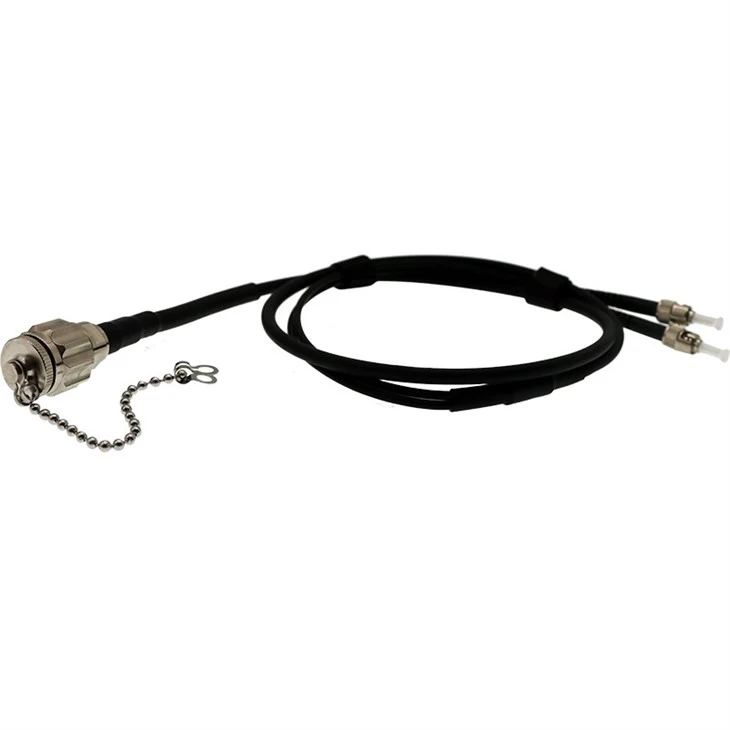

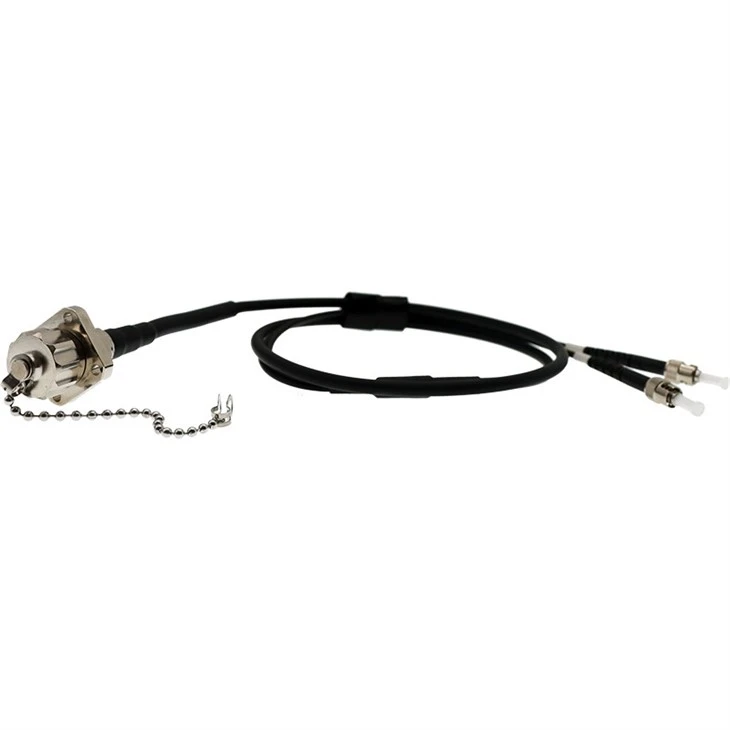

Złącze światłowodowe serii ODC
Zewnętrzne złącza światłowodowe ODC mają wytrzymałą konstrukcję, niezawodne połączenie, są wodoodporne i pyłoszczelne itp. i są szeroko stosowane do połączeń transmisji optycznej w trudnych warunkach zewnętrznych, takich jak FTTA (światłowód do wieży)-bezprzewodowych stacji bazowych na duże odległości i kopalniach, wykrywanie i zasilanie elektryczne.
Opis
Opis produktu
Zewnętrzne złącza światłowodowe ODC mają wytrzymałą konstrukcję, niezawodne połączenie, są wodoodporne i pyłoszczelne itp. i są szeroko stosowane do połączeń transmisji optycznej w trudnych warunkach zewnętrznych, takich jak FTTA (światłowód do wieży)-bezprzewodowych stacji bazowych na duże odległości i kopalniach, wykrywanie i zasilanie elektryczne. Nadaje się do użytku na zewnątrz, może wytrzymać trudne warunki środowiskowe i trudne warunki klimatyczne.
Cechy
• Mechanizm blokujący gwint zapewniający-długoterminowe i niezawodne połączenia
• Mechanizm prowadzący, który można wsunąć jedną ręką na ślepo, co zapewnia proste i szybkie podłączenie i instalację
• Konstrukcja uszczelnienia:-wodoodporna,-kurzoszczelna,-korozyjna-itp.
• Kompaktowy kształt, łatwy w obsłudze, mocny i trwały
• Konstrukcja-uszczelniająca ściany
• Redukuje połączenie zgrzewane i można je łączyć poprzez bezpośrednie połączenie stykowe.
Aplikacje
• Zastosowanie komunikacji światłowodowej w trudnych warunkach zewnętrznych
• Połączenia komunikacyjne pól naftowych i górnictwa
• Bezprzewodowe stacje bazowe-na duże odległości
• Systemy nadzoru wideo
• Inteligentna komunikacja ze stacją podstacji;
• Wykorzystanie sterowania sygnalizacją kolejową
Wspólne złącza odgałęźne
Przykłady typowych schematów połączeń
Parametry produktu
|
Kategorie |
Wymagania wskaźnikowe |
|
Strata wtrąceniowa |
Tryb pojedynczy-Mniejszy lub równy 0,60 dB |
|
Wielomodowy Mniejszy lub równy 0,50 dB |
|
|
Strata zwrotna |
Tryb pojedynczy-Większy lub równy 50 dB |
|
Wzajemność |
Mniejsze lub równe 0,2 dB |
|
Temperatura robocza |
-45 stopni ~ 85 stopni |
|
Właściwości mechaniczne |
Siła przyciągania wtyczki większa lub równa 500N |
|
Siła naciągu gniazda Większa lub równa 30N |
|
|
Żywotność mechaniczna |
1000 razy |
|
Poziom ochrony |
IP68 |
Nazewnictwo modeli
Złącze ODC kontra złącze ODVA
| Funkcja | Złącze ODC | Złącze ODVA |
|---|---|---|
| Hydroizolacja | IP67/IP68 | IP67 |
| Złącze światłowodowe wewnątrz | Zazwyczaj LC duplex | LC, SC lub MPO |
| Tworzywo | Często w całości z metalu lub-metalu z polimeru | Zwykle polimer lub wzmocniony plastik |
| Mechanizm blokujący | Gwintowane/śrubowe lub typu push-pull | Bagnet lub pchanie-ciągnięcie |
| Występy na świeżym powietrzu | Doskonały (dostępny-stopień wojskowy) | Znakomity (klasa przemysłowa/komercyjna-) |
| Odporność na promieniowanie UV/korozję | Tak | Tak |
| Trwałość mechaniczna | Bardzo wysoki | Wysoki |
| Typowe zastosowania | FTTA, wojsko, pola naftowe, systemy awaryjne | Telekomunikacja, bezpieczeństwo, FTTH, backhaul danych |
| Koszt | Wyższy | Średni |
Złącze ODC a inne popularne typy
| W porównaniu do | Kluczowe różnice |
|---|---|
| Standardowy LC/SC | ODC ma wytrzymałą powłokę, wodoodporną, odporną na promieniowanie UV i wibracje |
| OptiTap | OptiTap jest przystosowany do kabla przyłączeniowego FTTH, ODC ma szersze zastosowanie w telekomunikacji/wojsku |
| MPO/MTP (-niewytrzymały) | MPO ma dużą liczbę włókien, ale nie jest wytrzymały na zewnątrz; Liczba ODC jest niewielka,-ale solidna |
| ODVA | ODVA jest bardziej powszechna w komercyjnych FTTA; ODC często używane w bardziej wymagających rolach |
| Utwardzane SC/APC | Podobna wodoodporność, ale ODC jest bardziej kompaktowy i można w nim zastosować złącza LC |
Wybierz złącza ODC Kiedy
- Potrzebujesz ekstremalnej trwałości w zastosowaniach wojskowych, górniczych lub awaryjnych
- Zastosowanie wymaga dużej odporności na wibracje, uderzenia i warunki atmosferyczne
- Chcesz obudowę w pełni metalową lub hybrydową
- Oczekuje się ponownego-połączenia polowego lub częstego kojarzenia
- W odległych lokalizacjach potrzebujesz odporności na korozję-o stopniu ochrony IP68
Dlaczego warto wybrać nas
1.-Własne badania i rozwój oraz produkcja
Jesteśmy właścicielem naszej fabryki i zarządzamy wszystkim, od projektu po produkcję,-zapewniając stałą jakość, szybką dostawę i-oszczędne dostosowywanie.
2. Wytrzymały do najcięższych środowisk
Dzięki metalowym lub hybrydowym obudowom i pełnej ochronie IP68 nasze złącza ODC cieszą się zaufaniem w sektorach obronności, energetyki, transportu i komunikacji awaryjnej.
3. Zaufali nam główni klienci branżowi
Nasze produkty są wdrażane przez instytucje takie jak Uniwersytet Inżynieryjny Marynarki Wojennej, China Shipbuilding Industry Corporation i FiberHome Technology.
4. Przywództwo techniczne
Nasi inżynierowie ds. badań i rozwoju pochodzą z najlepszych firm telekomunikacyjnych i zajmujących się czujnikami optycznymi i utrzymują stałą współpracę z uniwersytetami, takimi jak Uniwersytet Naukowo-Technologiczny w Huazhong i Chińska Akademia Nauk.
5. Niestandardowe-Stworzone do zastosowań krytycznych
Niezależnie od tego, czy chodzi o kable zbrojone, środowiska o wysokich-wibracjach, czy niestandardowe konfiguracje włókien, zapewniamy rozwiązania ODC dostosowane do Twoich potrzeb.
