Najbardziej wszechstronne podsumowanie typów złączy światłowodowych

1. Co to jest złącze światłowodowe?
Złącze światłowodowe to urządzenie służące do łączenia włókien optycznych, które umożliwia przesyłanie sygnałów optycznych pomiędzy włóknami optycznymi. Złącza światłowodowe stosowane są głównie w komunikacji optycznej i systemach sieciowych, aby zapewnić efektywną transmisję sygnału optycznego i niezawodność połączenia. Złącza te pozwalają na szybkie łączenie i rozłączanie pomiędzy włóknami światłowodowymi, dzięki czemu budowa i utrzymanie sieci światłowodowych jest bardziej elastyczna i wygodna.
Podstawową zasadą złącza światłowodowego jest precyzyjne ustawienie końcówek dwóch włókien optycznych poprzez precyzyjnie zaprojektowane tulejki i struktury mechaniczne, tak aby sygnały optyczne mogły być przesyłane pomiędzy dwoma włóknami optycznymi, minimalizując jednocześnie straty sygnałów optycznych. Takie złącza zazwyczaj wymagają bardzo precyzyjnej produkcji i instalacji, aby zapewnić niskie straty wtrąceniowe, wysoką jakość sygnału i niezawodne działanie połączenia.

https://www.zlxkgroup.com/components/zewnętrzne-wodoszczelne-złącze-do-komunikacji/odva-outdoor-wodoodporne-złącze-światłowodowe.html

2. Budowa złącza światłowodowego
Konstrukcja złączy światłowodowych składa się zazwyczaj z trzech głównych elementów, którymi są:
2.1 Wstaw
Jednym z najważniejszych elementów złącza jest tulejka – mała i precyzyjna konstrukcja rurowa, zwykle wykonana z ceramiki, stopu metalu lub tworzywa sztucznego. Wewnętrzne kanały ferruli służą do umieszczenia końców włókien, zapewniając wyrównanie włókien i minimalizując straty wtrąceniowe. Konstrukcja tulejki i dokładność produkcji mają kluczowe znaczenie dla wydajności złącza.
2.2 Tuleja wyrównująca
Tuleje wyrównujące to elementy służące do utrzymywania i zapewniania dokładnego ustawienia pomiędzy dwiema tulejkami złącza. Zwykle jest to tuleja zewnętrzna, w którą osadzona jest tulejka, co zapewnia wyrównanie osi tulejki złącza. Tuleje wyrównujące zapobiegają również przedostawaniu się kurzu i zanieczyszczeń do złącza.
2.3 Powłoka
Zewnętrzna osłona to zewnętrzna część złącza, która chroni tulejkę i tuleję wyrównującą. Obudowa jest zwykle wykonana z tworzywa sztucznego lub metalu i ma określoną strukturę i kształt, aby zapewnić prawidłowe umieszczenie złącza w interfejsie urządzenia oraz zapewnić mechaniczne wsparcie i ochronę.

Te trzy elementy współpracują ze sobą, aby zapewnić wydajność i niezawodność złączy światłowodowych. Podczas projektowania i produkcji złączy precyzyjna obróbka i montaż tych elementów ma kluczowe znaczenie, aby zapewnić, że złącze może zapewnić niskie tłumienie wtrąceniowe, wysokie straty odbiciowe i długą żywotność podczas użytkowania. Różne typy złączy mogą wykazywać pewne różnice w tych podstawowych elementach składowych, ale te trzy główne elementy są na ogół wspólne.

3. Dlaczego istnieją różne złącza?
Różne scenariusze zastosowań i wymagania sieciowe nakładają różne wymagania na złącza. Na przykład w centrum danych lub sieci korporacyjnej mogą być potrzebne złącza o dużej gęstości, aby pomieścić duże ilości włókien, natomiast w środowiskach przemysłowych mogą być wymagane bardziej trwałe złącza.

Światłowód jednomodowy i wielomodowy różnią się strukturalnie, dlatego wymagają różnych typów złączy, aby zapewnić optymalną transmisję światła. Złącza są zaprojektowane tak, aby pomieścić określone typy włókien.

Ciągła ewolucja standardów i specyfikacji branżowych napędza również rozwój złączy. Różne standardy mogą skutkować różnymi typami złączy spełniającymi wymagania określonej normy.

Niektóre złącza są zaprojektowane pod kątem określonych wymagań mechanicznych lub warunków środowiskowych. Na przykład niektóre złącza mogą wymagać wodoodporności, pyłoszczelności lub odporności na wibracje, aby dopasować je do różnych środowisk zastosowań.

Różni producenci mogą wprowadzać nowe konstrukcje złączy, próbując zapewnić lepszą wydajność, łatwiejszą instalację lub bardziej ekonomiczne rozwiązanie. Może to skutkować pojawieniem się na rynku wielu złączy o podobnej funkcjonalności, ale nieco różniących się konstrukcjami.

W niektórych przypadkach specyficzny sprzęt lub infrastruktura sieciowa może wymagać użycia określonego typu złącza. Można wybrać określone typy złączy, aby zapewnić kompatybilność i interoperacyjność urządzeń i systemów.

4. Typy złączy światłowodowych
Złącze SC 4.1

Złącze SC (z ang. Subscriber Connector) jest szeroko stosowanym złączem światłowodowym. Ma kwadratową konstrukcję i można go łatwo wkładać i odłączać. Złącze SC zostało zaprojektowane tak, aby dobrze działać w środowiskach połączeń o dużej gęstości, ponieważ jego mniejszy rozmiar pozwala na więcej połączeń na ograniczonej przestrzeni. Złącza SC są powszechnie stosowane w zastosowaniach transmisji danych i telekomunikacji, w tym w zastosowaniach cyfrowych, analogowych i na duże odległości.

https://www.zlxkgroup.com/components/złącze-fiber-do-komunikacji/sc-optical-fiber-active-connector.html

Złącze LC 4.2

Złącze LC (Lucent Connector) to kolejne popularne złącze światłowodowe. Jego konstrukcja jest podobna do złącza RJ-45, dlatego nazywa się je również „małym złączem”. Konstrukcja złącza LC sprawia, że ​​doskonale sprawdza się w środowiskach o dużej gęstości połączeń, ponieważ jego mniejszy rozmiar pozwala na wykonanie większej liczby połączeń na ograniczonej przestrzeni. Złącza LC są powszechnie stosowane w szybkich sieciach i zastosowaniach światłowodowych (FTTH).

https://www.zlxkgroup.com/components/złącze-fiber-do-komunikacji/lc-fiber-optic-movable-connector.html

Złącze FC 4.3

Złącze FC (złącze ferrule) to popularne złącze światłowodowe, które wykorzystuje cylindryczną konstrukcję w celu zapewnienia precyzyjnego wyrównania. Konstrukcja złącza FC sprawia, że ​​doskonale sprawdza się ono w środowiskach wymagających dużej precyzji połączeń, ponieważ jego mniejszy rozmiar pozwala na wykonanie większej liczby połączeń na ograniczonej przestrzeni. Złącza FC są powszechnie stosowane w zastosowaniach transmisji danych i telekomunikacji, w tym w zastosowaniach cyfrowych, analogowych i na duże odległości.

https://www.zlxkgroup.com/components/złącze-fiber-do-komunikacji/fc-optical-fiber-active-connector.html

Złącze 4,4 ST

Złącze ST (złącze proste) to kolejne popularne złącze światłowodowe. Jego konstrukcja jest podobna do złącza BNC, dlatego nazywane jest również „dużym złączem”. Konstrukcja złącza ST sprawia, że ​​dobrze sprawdza się ono w środowiskach o dużej gęstości połączeń, ponieważ jego większy rozmiar pozwala na wykonanie większej liczby połączeń na ograniczonej przestrzeni. Złącza ST są powszechnie stosowane w szybkich sieciach i zastosowaniach światłowodowych (FTTH).

https://www.zlxkgroup.com/components/złącze-fiber-do-komunikacji/st-optical-fiber-active-connector.html

Złącze 4,5 MPO

Złącze MPO (Multi-fiber Push On) to wielowłóknowe złącze wciskane, które umożliwia jednoczesne łączenie i rozłączanie wielu włókien optycznych. Jest zwykle stosowany w środowiskach połączeń światłowodowych o dużej gęstości. Złącze MPO zostało zaprojektowane tak, aby dobrze działać w środowiskach połączeń o dużej gęstości, ponieważ jego mniejszy rozmiar pozwala na więcej połączeń na ograniczonej przestrzeni. Złącza MPO są powszechnie stosowane w centrach danych i zastosowaniach sieciowych o dużej szybkości.

https://www.zlxkgroup.com/components/fiber-connector-for-commuction/12-core-mpo-female-to-mpo-female-multimode.html

Złącze 4,6 MTP
Złącze MTP (Mechanical Transfer Push On) to marka złącza MPO opracowana przez firmę US Conec. Ma takie same właściwości jak złącze MPO, ale zostało ulepszone pod względem projektu i produkcji, aby zapewnić lepszą wydajność i niezawodność. Złącza MTP są powszechnie stosowane w zastosowaniach wymagających wysokiej wydajności i niezawodności, takich jak centra danych i szybkie sieci.

Złącze 4,7 MT-RJ

Złącze MT-RJ (Mechanical Transfer Registered Jack) to zminiaturyzowane złącze światłowodowe. Jego konstrukcja jest podobna do złącza RJ-45, dlatego nazywa się je również „złączem miniaturowym”. Konstrukcja złącza MT-RJ sprawia, że ​​dobrze sprawdza się ono w środowiskach o dużej gęstości połączeń, ponieważ jego mniejszy rozmiar pozwala na wykonanie większej liczby połączeń na ograniczonej przestrzeni. Złącza MT-RJ są powszechnie stosowane w szybkich sieciach i zastosowaniach światłowodowych (FTTH).

https://www.zlxkgroup.com/components/złącze-fiber-do-komunikacji/mtrj-fiber-optic-movable-connector.html

Złącze 4,8 MU

Złącze MU (Miniature Unit) to kolejne popularne złącze światłowodowe. Jego konstrukcja jest podobna do złącza SC, ale jest mniejsza, dlatego nazywana jest również „złączem miniaturowym”. Konstrukcja złącza MU sprawia, że ​​dobrze sprawdza się ono w środowiskach o dużej gęstości połączeń, ponieważ jego mniejszy rozmiar pozwala na wykonanie większej liczby połączeń na ograniczonej przestrzeni. Złącza MU są powszechnie stosowane w szybkich sieciach i zastosowaniach światłowodowych (FTTH).

https://www.zlxkgroup.com/components/złącze-fiber-do-komunikacji/mu-fiber-optic-active-connector.html

Złącze 4.9 E2000

Złącze E2000 to precyzyjne złącze światłowodowe zaprojektowane z automatyczną osłoną przeciwpyłową i mechanizmem blokującym, aby zapewnić doskonałą wydajność i niezawodność. Złącze E2000 zostało zaprojektowane tak, aby dobrze działać w środowiskach o dużej gęstości połączeń, ponieważ jego mniejszy rozmiar pozwala na więcej połączeń na ograniczonej przestrzeni. Złącza E2000 są zwykle używane w zastosowaniach wymagających wysokiej wydajności i niezawodności, takich jak centra danych i szybkie sieci.

https://www.zlxkgroup.com/components/fiber-connector-for-commuction/e2000-fiber-connector.html

Złącze MDC 4.10
Złącze MDC (Miniature Duplex Connector) to zminiaturyzowane złącze światłowodowe. Jego konstrukcja jest podobna do złącza LC, ale jest mniejsza, dlatego nazywana jest również „złączem miniaturowym”. Złącze MDC zostało zaprojektowane tak, aby dobrze działać w środowiskach połączeń o dużej gęstości, ponieważ jego mniejszy rozmiar umożliwia wykonanie większej liczby połączeń na ograniczonej przestrzeni. Złącza MDC są powszechnie stosowane w szybkich sieciach i zastosowaniach światłowodowych (FTTH).

Złącze CS 4.11
Złącze CS (Compact Small-form-factor) to zminiaturyzowane złącze światłowodowe. Jego konstrukcja jest podobna do złącza LC, ale jest mniejsza, dlatego nazywana jest również „ultra małym złączem”. Złącze CS zostało zaprojektowane tak, aby dobrze działać w środowiskach połączeń o dużej gęstości, ponieważ jego mniejszy rozmiar pozwala na wykonanie większej liczby połączeń na ograniczonej przestrzeni. Złącza CS są powszechnie stosowane w szybkich sieciach i zastosowaniach światłowodowych (FTTH).

Złącze 4.12 SN
Złącze SN (złącze Senko) to precyzyjne złącze światłowodowe zaprojektowane z automatyczną osłoną przeciwpyłową i mechanizmem blokującym, aby zapewnić doskonałą wydajność i niezawodność. Złącze SN zostało zaprojektowane tak, aby dobrze działać w środowiskach połączeń o dużej gęstości, ponieważ jego mniejszy rozmiar pozwala na więcej połączeń na ograniczonej przestrzeni. Złącza SN są powszechnie stosowane w zastosowaniach wymagających wysokiej wydajności i niezawodności, takich jak centra danych i szybkie sieci.

Złącze DIN 4.13
Złącze DIN (Deutsches Institut für Normung) jest powszechnym złączem światłowodowym. Jego konstrukcja jest podobna do złącza FC, ale jest mniejsza, dlatego nazywana jest również „złączem miniaturowym”. Konstrukcja złącza DIN sprawia, że ​​doskonale sprawdza się w środowiskach o dużej gęstości połączeń, ponieważ jego mniejszy rozmiar pozwala na wykonanie większej liczby połączeń na ograniczonej przestrzeni. Złącza DIN są powszechnie stosowane w szybkich sieciach i zastosowaniach światłowodowych (FTTH).

4.14 Złącze D4
Złącze D4 to precyzyjne złącze światłowodowe zaprojektowane z automatyczną osłoną przeciwpyłową i mechanizmem blokującym, aby zapewnić doskonałą wydajność i niezawodność. Złącze D4 zostało zaprojektowane tak, aby dobrze działać w środowiskach połączeń o dużej gęstości, ponieważ jego mniejszy rozmiar pozwala na więcej połączeń na ograniczonej przestrzeni. Złącza D4 są powszechnie stosowane w zastosowaniach wymagających wysokiej wydajności i niezawodności, takich jak centra danych i szybkie sieci.

Złącze 4.15 ESCON
Złącze ESCON (Enterprise Systems Connection) to popularne złącze światłowodowe. Jego konstrukcja jest podobna do złącza FC, ale jest mniejsza, dlatego nazywana jest również „mikrozłączem”. Konstrukcja złącza ESCON sprawia, że ​​dobrze sprawdza się w środowiskach połączeń o dużej gęstości, ponieważ jego mniejszy rozmiar pozwala na wykonanie większej liczby połączeń na ograniczonej przestrzeni. Złącza ESCON są powszechnie stosowane w szybkich sieciach i zastosowaniach światłowodowych (FTTH).

Złącze 4.16 FDDI
Złącze FDDI (Fiber Distributed Data Interface) to precyzyjne złącze światłowodowe. Został zaprojektowany z automatyczną osłoną przeciwpyłową i mechanizmem blokującym, aby zapewnić doskonałą wydajność i niezawodność. Złącze FDDI zostało zaprojektowane tak, aby dobrze działać w środowiskach połączeń o dużej gęstości, ponieważ jego mniejszy rozmiar pozwala na więcej połączeń na ograniczonej przestrzeni. Złącza FDDI są powszechnie stosowane w zastosowaniach wymagających wysokiej wydajności i niezawodności, takich jak centra danych i szybkie sieci.

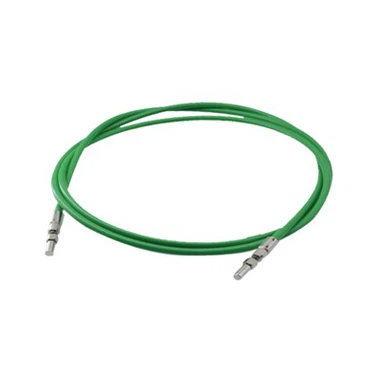

Złącze SMA 4.17
Złącze SMA (wersja SubMiniature A) jest popularnym złączem światłowodowym. Jego konstrukcja jest podobna do złącza FC, ale jest mniejsza, dlatego nazywana jest również „złączem miniaturowym”. Konstrukcja złącza SMA sprawia, że ​​dobrze sprawdza się ono w środowiskach o dużej gęstości połączeń, ponieważ jego mniejszy rozmiar pozwala na wykonanie większej liczby połączeń na ograniczonej przestrzeni. Złącza SMA są powszechnie stosowane w szybkich sieciach i zastosowaniach światłowodowych (FTTH).

https://www.zlxkgroup.com/components/high-power-fiber-connector/sma905-metalowe-złącze-światłowodowe-high-power.html

5.Jak wybrać typ złącza światłowodowego?
Złącza światłowodowe odgrywają istotną rolę w komunikacji optycznej i systemach sieciowych, bezpośrednio wpływając na jakość transmisji sygnałów optycznych i wydajność sieci. Wybór odpowiedniego typu złącza światłowodowego jest krytycznym krokiem w zapewnieniu stabilnego działania systemu i doskonałej wydajności.

Uwzględnienie wymagań aplikacyjnych
Różne scenariusze zastosowań nakładają różne wymagania na złącza. W centrum danych lub sieci korporacyjnej łączność o dużej gęstości jest często czynnikiem krytycznym. Dlatego bardziej odpowiednim wyborem mogą być małe złącza, takie jak LC lub MTP/MPO, które mogą pomieścić więcej połączeń światłowodowych na ograniczonej przestrzeni. Z drugiej strony, jeśli aplikacja wymaga mocniejszego połączenia, np. w środowisku przemysłowym, można wybrać złącze z mechanizmem blokującym gwint, np. FC.

Współczynniki odległości transmisji
Odległość transmisji jest kolejnym kluczowym czynnikiem przy wyborze typu złącza światłowodowego. W zastosowaniach wymagających transmisji sygnałów optycznych na duże odległości, takich jak komunikacja międzymiastowa lub sieci dużych przedsiębiorstw, wybór złącza obsługującego światłowód jednomodowy, taki jak SC lub LC, jest kluczem do zapewnienia skutecznej transmisji sygnałów na duże odległości .

Odpowiedni typ sieci
Różne typy sieci mogą wymagać różnych typów złączy. W pasywnych sieciach optycznych (PON) złącza SC/APC mogą być bardziej odpowiednie, ponieważ zapewniają wyższą stratę odbiciową, co pomaga zapobiegać odbiciom sygnału. W systemach dystrybucji światłowodów, które muszą obsługiwać dużą liczbę użytkowników, złącza MTP/MPO mogą być bardziej odpowiednie, ponieważ obsługują połączenia o dużej gęstości portów.

Uwzględnienie warunków środowiskowych
Warunki środowiska pracy są również kluczowym czynnikiem przy wyborze typu złącza. W trudnych warunkach środowiskowych, takich jak środowiska przemysłowe, może być konieczne zastosowanie złączy o większej pyłoszczelności, wodoodporności i odporności na wstrząsy, takich jak złącza FC lub ST, aby zapewnić stabilność i niezawodność połączenia.

Obawy dotyczące kompatybilności urządzenia
Różne urządzenia mogą być zaprojektowane tak, aby były kompatybilne z określonymi typami złączy. Wybierając złącze, należy wziąć pod uwagę kompatybilność z istniejącymi interfejsami sprzętu. Na przykład niektóre urządzenia mogą domyślnie korzystać ze złączy LC, podczas gdy inne mogą korzystać ze złączy SC, dlatego należy zadbać o spójność złączy w projekcie sieci.

Bilans budżetu i kosztów
Budżet i koszt są również ważnymi czynnikami branymi pod uwagę przy wyborze złącza. W niektórych przypadkach niektóre złącza mogą być stosunkowo niedrogie, ale mogą występować pewne różnice w wydajności i niezawodności. Dlatego konieczne jest dokonanie mądrego wyboru w ramach akceptowalnego budżetu, przy jednoczesnym spełnieniu wymagań wydajnościowych.

Optymalizacja topologii sieci
Projekt topologii sieci wpływa również na wybór złącza. Jeśli sieć musi obsługiwać dużą liczbę połączeń światłowodowych, na przykład w centrum danych lub superkomputerze, złącza MTP/MPO mogą być lepszym wyborem, ponieważ obsługują połączenia o dużej gęstości portów i zmniejszają wymagania dotyczące przestrzeni fizycznej.

Wybierając typ złącza światłowodowego, należy w pełni wziąć pod uwagę wiele czynników, takich jak wymagania aplikacji, odległość transmisji, typ sieci, warunki środowiskowe, kompatybilność sprzętu, budżet i topologia sieci. Dokładnie ważąc te czynniki, możesz mieć pewność, że wybrane złącze zapewni najlepszą wydajność i niezawodność w konkretnym scenariuszu. W rzeczywistych zastosowaniach mogą być wymagane pewne testy i weryfikacja, aby upewnić się, że wybrane złącze spełnia oczekiwane standardy wydajności i niezawodności.
