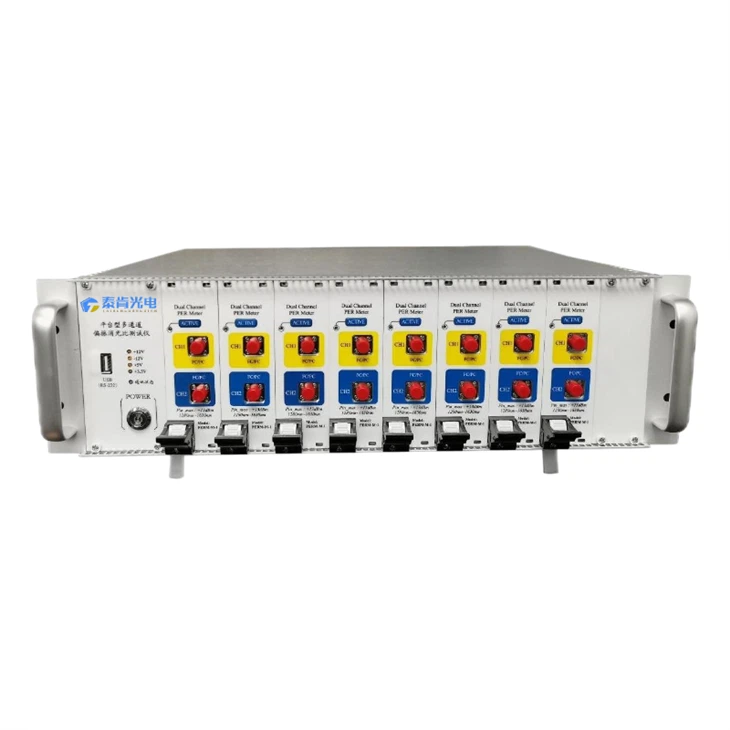

Wielokanałowy-tester współczynnika ekstynkcji
Platformowy-wielokanałowy-tester współczynnika ekstynkcji może niezależnie wykonywać test współczynnika ekstynkcji polaryzacji, test mocy optycznej, test zmiany tłumienności wtrąceniowej itp.
Opis
Opis produktu
Platformowy-wielokanałowy-tester współczynnika ekstynkcji może niezależnie wykonywać test współczynnika ekstynkcji polaryzacji, test mocy optycznej, test zmiany tłumienności wtrąceniowej itp. Jest wyposażony w interfejs USB (RS232), a oprogramowanie komputera hosta może automatycznie przeprowadzać testowanie, rejestrowanie i analizę danych, a także można łatwo skomponować automatyczny system testowy. Szeroko stosowany w testowaniu sprzętu komunikacji optycznej, światłowodów, optycznych urządzeń pasywnych i optycznych urządzeń aktywnych, ma szeroki zakres mocy, wysoką dokładność testu, wysoką wydajność kosztową i dobrą niezawodność.
Cechy
● Długa żywotność, niski poziom hałasu, niskie zakłócenia elektromagnetyczne;
● Potrafi dokładnie zmierzyć moc, tłumienność wtrąceniową itp.;
● Uniwersalna platforma i modułowa-struktura wtyczek;
● Łatwe w elastycznym tworzeniu docelowego systemu aplikacji, łatwe w utrzymaniu, wymianie i modernizacji;
● Nadaje się do automatycznego wykrywania, rejestrowania i przetwarzania danych w procesie-produkcji na dużą skalę.
Aplikacje
● Pomiar współczynnika ekstynkcji światłowodu utrzymującego polaryzację
● Wyrównanie polaryzacji utrzymujące włókno i źródło lasera
● Wyrównanie osi polaryzacji optyki
● Test żyroskopowy światłowodu Y
● Przetestuj sprzęgacze PM i polaryzacyjne rozdzielacze wiązki
● Polaryzacja-utrzymanie monitorowania splotu włókien
Parametr wydajności
|
Parametr |
Jednostka |
Indeks wydajności |
|
Liczba kanałów |
8 kanałów/16 kanałów |
|
|
Pomiar współczynnika ekstynkcji |
dB |
0~50 |
|
Zakres długości fali pomiaru |
nm |
1280 ~ 1630 nm |
|
Błąd pomiaru |
dB |
Mniejsza lub równa ±0,2 (PER:0~30dB, Pin większy lub równy -20dBm) |
|
dB |
Mniejsza lub równa ±0,3 (PER:31 ~ 35 dB, Pin większy lub równy -20 dBm) |
|
|
dB |
Mniejsza lub równa ±0,5 (PER:36~40dB, Pin większy lub równy -5dBm) |
|
|
Zakres mocy wejściowej |
uW |
-43~+13 |
|
Skuteczna rozdzielczość |
dB |
0.1 |
|
Szybkość aktualizacji danych |
razy/kanał/sekundę |
2 |
|
Interfejs komunikacyjny |
|
USB(RS232) |
|
Zasilanie |
|
AC 220 V |
|
Warunki pracy |
Temperatura pracy: 10 ~ 35 stopni; Wilgotność robocza: wilgotność względna. 15~80%; Temperatura przechowywania: -15 ~ 45 stopni |
|
