Zakopane wodoodporne złącze światłowodowe, typy, zastosowanie

A Zakopane wodoodporne złącze światłowodowejest wyspecjalizowanym komponentem stosowanym w systemach komunikacji światłowodowej, w których trwałość, ochrona środowiska i długoterminowa niezawodność w trudnych warunkach podziemnych. Złącza te są zwykle używane w aplikacjach zewnętrznych, bezpośrednich pochówku lub pod ziemią, takimi jak sieci telekomunikacyjne, infrastruktura wojskowa, systemy kolejowe oraz rurociągi naftowe i gazowe.

Kluczowe funkcje:

Wodoodporność:

Oceniane doIP67 lub IP68Aby zapobiec wnikaniu wody.

Często obejmujegumowe uszczelki lub ringy, Pieczęci żelowe, Iodporne na ciśnienie skorupy.

Siła mechaniczna:

WzmocnionySolidne obudowy zewnętrzne, często wykonane zstal nierdzewna, mosiądz, LubPlastiki inżynierskie.

Odporny naSiły miażdżące, ciśnienie gleby i drobne ruchy sejsmiczne.

UV i odporność chemiczna:

W przypadku instalacji narażonych na wody gruntowe, chemikalia i różne poziomy pH w glebie.

Odporność na temperaturę:

Operational w szerokim zakresie temperatur (np. Stopień -40 do stopnia +85).

Kompatybilność z włókien:

Zazwyczaj obsługujeSC, LC, ST, FC lub MPOtypy złącza.

Może poradzić sobiepojedynczy tryb (SM)IMulti-Mode (MM)włókna.

Instalacja pola:

Niektóre modele obsługująSzybkie zakończenie polaIwielokrotnego użytkuZłącze kończy się.

Możewstępnie zakończonedla łatwego wdrażania.

Standardy ochrony:

Zgodny zTelecordia Gr -326, IEC 61753lub inne standardy telekomunikacyjne.

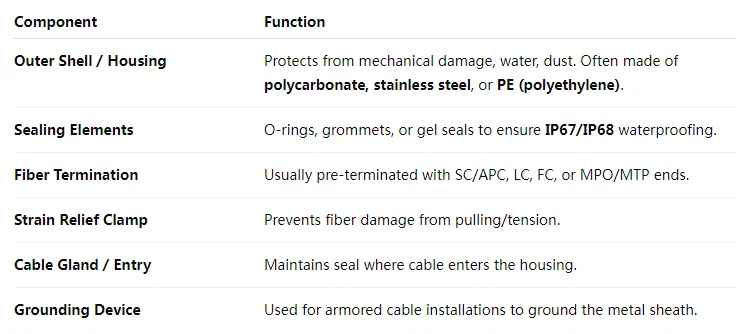

Struktura i komponenty

Typowe zakopane wodoodporne złącze światłowodowe obejmuje:




Typowe typy

a) Złącza wstępnie zakończone

Zatrudnione w fabryce i przetestowane.

Szybkie wdrożenie pola.

Wysoka niezawodność (niskie utrata wstawienia <0. 3 dB).

W zestawie włókno ogona i rurka ochronna (2M–100 m).

b) Złącza do instalacji w terenie

Zmontowany na miejscu.

Nadaje się do napraw lub na niestandardowe długości.

Często używajSkład mechanicznytechnologia.

Nieco wyższa strata (~ 0. 5 dB).

c) Wbudowane zamykanie złącza z wbudowanymi portami złącze

Łączy apudełko spółekIWodoodporne złącza.

Używane do punktów dystrybucji w zakopanych trasach włókien.

Często wspierawiele portów (np. 2- in, 2- out).

Parametry techniczne


Przybory



Względy instalacyjne

UżywaćWodoodporna rurka skurczowadla dodatkowej ochrony wilgoci.

W przypadku linii długodystansowych lub tułów użyjpudełka z zamykaniem spółekz wodoodpornymi warkoczami.

W glebach korozyjnych (kwaśnych\/alkalicznych), wybierzobudowy odporne na korozję.

ZawszeTest z OTDRPo instalacji w celu potwierdzenia niskiej utraty wstawiania.

Przykładowe modele produktów



Typowe zastosowania:

Podziemny ftth (światłowód do domu) lub FTTX Networks

Infrastruktura komunikacji wojskowej

Pola eksploracji ropy i gazu

Systemy sygnalizacyjne kolejowe

Systemy zdalnych lub czujników
