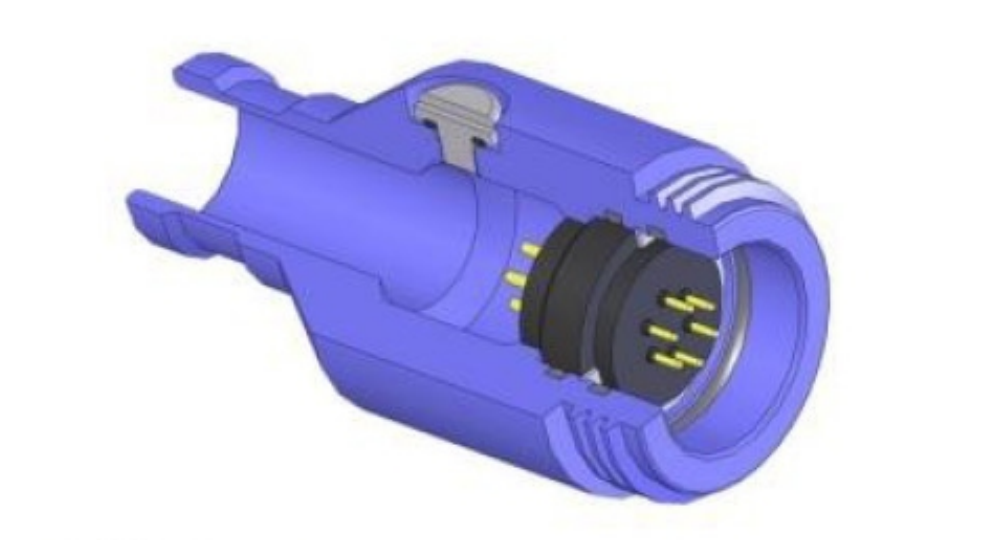

Wodoszczelne złącze fotoelektryczne serii DMM z suchą wtyczką



• Wodoszczelne złącze Dry-mate, zaprojektowane z myślą o bezpiecznym łączeniu i rozłączaniu bez wnikania wilgoci

• Zintegrowana konstrukcja z osadzonymi stykami i izolatorami dla zwiększenia niezawodności

• Izolatory i pierścienie typu O-są wstępnie-zmontowane z obudową, co zapewnia wygodną konserwację i wymianę

• Opcje gniazd obejmują zarówno typy montażu gwintowanego, jak i kołnierzowego

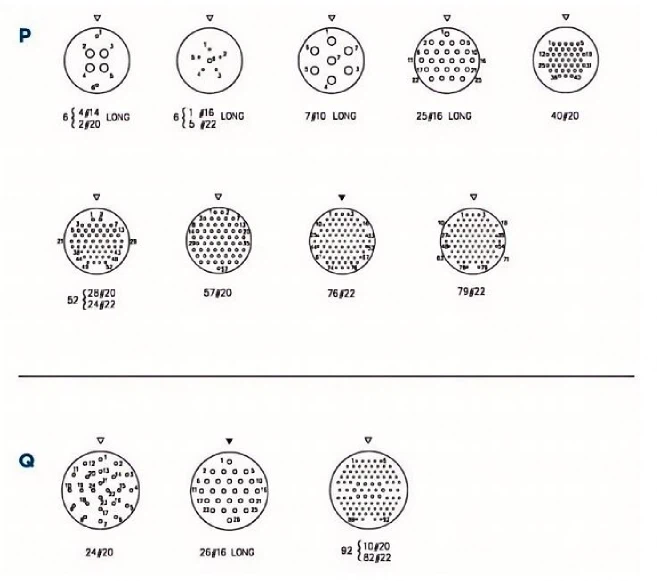

• Dostępne w 13 rozmiarach obudowy z wieloma konfiguracjami styków, obsługujące do 203 styków

• Możliwość nadawaniasygnały elektryczne, sygnały optyczne, Ihybrydowe sygnały elektro-optyczne

• Kluczowana struktura wyrównująca zapobiega niewspółosiowości i nieprawidłowemu dopasowaniu

• Wytrzymuje wysokie ciśnienie do140 MPa

• Różne materiały powłoki i metody zakończenia kabla dostępne na żądanie





• Platformy wiertnicze na morzu
• Morskie systemy podwodne
• Komunikacja pępowinowa i łącza energetyczne









Nr obudowy	Gwint montażowy	B ф(mm)	C Rozmiar klucza	Średnica otworu przelotowego ф	Moment dokręcenia NM
D	3/8-24 UNF-2A	19.1	15.8	9.5	3.4-4
E	1/2-20 UNF-2A	22.1	19.1	12.7	5.7-6.2
G	5/8-24 UNEF-2A	25.4	22.1	15.9	7.4-9.6
K	3/4-20 UNEF-2A	28.5	25.4	19.1	8.5-11.3
L	7/8-20 UNEF-2A	31.8	28.6	22.2	10.2-12.4
M	1-20 UNEF-2A	34.8	31.8	25.4	13.6-17
O	11/8-16 UN-2A	41.2	38.1	28.6	14.7-18.1
P	11/4-16 UN-2A	44.5	41.2	31.8	15.8-19.2
Q	13/8-16 UN-2A	47.5	44.5	34.9	17-20.3
R	11/2-16 UN-2A	50.8	47.5	38.1	19.2-24.9
T	2-16 UN-2A	63.5	60.2	50.8	23.7-28.3
U	2 1/4-16 UN -2A	69.9	66.8	57.2	24.9-29.4
X	2 3/4-16 UN-2A	88.9	80.3	69.9	27.1-31.6



Nr obudowy	A ф(mm)	B Rozmiar kwadratowy	C Rozmiar otworu montażowego	D ф(mm)	Średnica wiercenia	Średnica fazowania	Lustro śr.
D	19.1	22.1	8.5	9.5	9.5	10.8	30
E	22.1	25.4	9.8	12.7	12.7	14	34.8
G	25.4	28.5	11.5	17.4	17.5	18.5	39.6
K	28.5	31.8	13	19	19.1	20.3	44.5
L	31.8	34.8	14.3	22.2	22.2	23.3	47.5
M	34.8	38.1	15.1	25.4	25.4	26.4	53.9
O	41.2	44.5	18.4	28.5	28.6	29.9	62
P	44.5	47.5	19.7	31.7	31.8	32.8	66.6
Q	47.5	50.8	21.1	34.9	34.9	36.2	73.4
R	50.8	53.9	22.5	38.1	38.1	39.1	76.2
T	63.5	66.6	26.5	50.8	50.8	52.1	95.3
U	69.9	72.9	28.3	57.1	63.5	58.2	101.6
X	88.9	92	37.3	69.8	69.9	71.1	128.5



Nr obudowy	D	E	G	K	L	M	O	O	Q	R	T	U	X
A ф(mm)	19.1	22.1	25.4	28.5	31.8	34.8	41.2	44.5	47.5	50.8	63.5	69.9	88.9

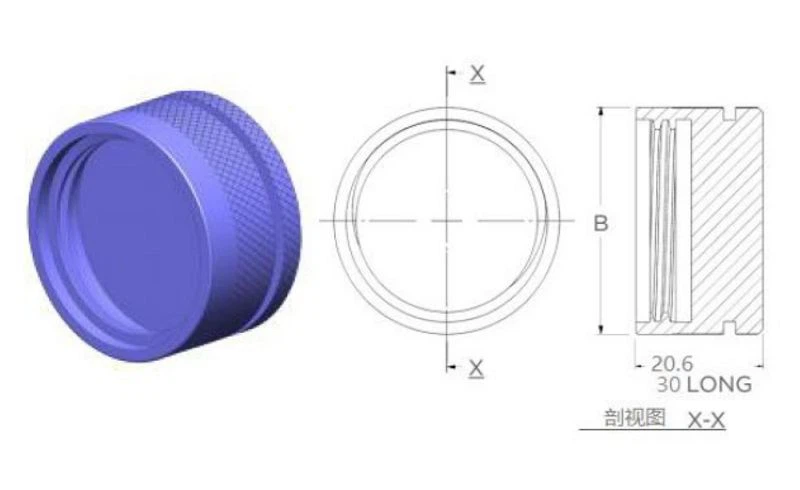

Nr obudowy	A(mm)	B(mm)	C(mm)
G	25.4	12.7	15.8
K	28.5	12.7	15.8
L	31.8	14.2	19.1
M	34.8	14.2	19.1
O	41.2	23.9	28.5
P	44.5	23.9	28.5
Q	47.5	26.9	31.8
R	50.8	26.9	31.8





Nr obudowy	A(mm)	B(mm)	C(mm)	D(mm)	Moment dokręcania nakrętki (NM)	Rekomendacja średnica wewnętrzna rury
G	25.4	12.7	15.8	55.9	4.5-5.7	12.7
K	28.5	12.7	15.8	55.9	4.5-6.8	12.7
L	31.8	14.2	19.1	60.2	5.7-7.9	16
M	34.8	14.2	19.1	60.2	7.4-10.7	16
O	41.2	23.9	28.5	76.2	8.5-11.9	25.4
P	44.5	23.9	28.5	76.2	9-12.4	25.4
Q	47.5	26.9	31.8	81.3	9.6-13	28.7
R	50.8	26.9	31.8	81.3	10.2-13.6	28.7







• Tłumienie wtrąceniowe: mniejsze lub równe 1,0 dB
• Napięcie nominalne: 600VDC
• Prąd znamionowy:<23A (depending on contact size and cable specifications)
• Insulation resistance: >1000MΩ (200MΩ po wytrzymywaniu napięcia, wysokiej temperaturze i wilgotnym cieple)
• Rezystancja styku:<10mΩ
• Napięcie wytrzymywane dielektryka: 1000VAC









• Niezawodność - Skoncentrowany projekt

Nasze wodoszczelne złącza serii DMM zostały zaprojektowane z myślą o trudnych warunkach. Dzięki takim funkcjom, jak wodoszczelna konstrukcja z suchym - mate, wypustem zapobiegającym nieprawidłowemu - dopasowaniu oraz wstępnie - zmontowanym komponentom ułatwiającym konserwację, zapewniają one długoterminową, stabilną pracę - w zastosowaniach morskich, morskich i krytycznych zastosowaniach pępowinowych.
• Wszechstronność i personalizacja

Dostępne w 13 rozmiarach obudowy, konfiguracjach z wieloma stykami (obsługuje do 203 styków) oraz z opcjami materiałów powłoki (stal nierdzewna 316L, stop tytanu) i metod zakończenia kabla. Oferujemy również niestandardowe kąty kluczowania (90 stopni, 120 stopni itp.), aby dopasować je do unikalnych wymagań systemowych.
• Sprawdzona wydajność

Wytrzymuje wysokie ciśnienie (do 140 MPa przy odpowiednich materiałach), wibracje (10 Hz - 500 Hz) i wstrząsy (fala sinusoidalna 11 ms pół-). Przetestowane i zaufane w morskich platformach wiertniczych, morskich systemach podwodnych, potwierdzając ich trwałość w ekstremalnych warunkach.
• Wszechstronna wiedza specjalistyczna

Poparte - dogłębną znajomością zasad nazewnictwa złączy, właściwości materiałów i parametrów technicznych. Nasz zespół zapewnia - do - wsparcia końcowego-od wyboru odpowiedniego wariantu złącza po -obsługę posprzedażową-zapewniającą bezproblemową integrację z Twoimi systemami.



P1: Czy złącza serii DMM obsługują zarówno sygnały elektryczne, jak i optyczne?
A1: Tak! Są przeznaczone do przesyłania sygnałów elektrycznych, sygnałów optycznych i hybrydowych sygnałów elektro- optycznych, dzięki czemu idealnie nadają się do zintegrowanych systemów wymagających transmisji wielu - sygnałów.
P2: Jak wybrać odpowiedni rozmiar powłoki i konfigurację styków?
Odpowiedź 2: Weź pod uwagę ograniczenia przestrzenne aplikacji oraz potrzeby związane z typem/ilością sygnału. Nasz zespół może pomóc-udzielić szczegółowe informacje, takie jak wymagania dotyczące napięcia/prądu, liczba sygnałów i środowisko instalacji. Poprowadzimy Cię przy użyciu 13 rozmiarów powłoki i konfiguracji kontaktów (do 203 kontaktów).
P3: Jaka jest różnica między „Brak PBOF” a „PBOF” pod względem odporności na ciśnienie?
A3: „PBOF” odnosi się do równowagi ciśnienia napełniania oleju -. Wpływa na opór ciśnienia-sprawdź tabelę „Nominalna odporność na ciśnienie”. Na przykład powłoka „G” ma 110 MPa (bez PBOF) w porównaniu z 20 MPa (PBOF). Wybierz na podstawie ciśnienia w systemie i warunków środowiskowych.
P4: Czy zamówienie kątów kluczowania niestandardowego jest trudne?
A4: Wcale nie! Oferujemy niestandardowe kluczowanie pod kątem 90 stopni, 120 stopni, 150 stopni lub 170 stopni w zależności od potrzeb aplikacji. Wystarczy, że podczas składania zamówienia określisz wymagany kąt, a my go wyprodukujemy.

Jeśli jesteś zainteresowany naszymiWodoszczelne złącze fotoelektryczne serii DMM z suchą wtyczkąi chcesz dowiedzieć się, w jaki sposób mogą zwiększyć niezawodność Twojego systemu w ekstremalnych warunkach, skontaktuj się z nami już dziś. Omówmy wymagania Twojego projektu i znajdź idealne rozwiązanie w zakresie złączy!
