Standardowa seria okrągła WM





Ciśnienie hydrostatyczne: 140 MPa

Kwalifikowane ciśnienie próbne: 80 MPa

Napięcie nominalne: 600 VDC/AC

Prąd znamionowy: 10A na styk (do 50A dla złącza)

Rezystancja izolacji: >200 MΩ

Opór kontaktowy: <10 mΩ

Cykle krycia na mokro: >500 razy

Temperatura robocza (pod wodą): -4 stopnie do +60 stopnia

Temperatura robocza (w powietrzu): -40 stopni do +60 stopni







Obudowa gniazda:
Standardowa stal nierdzewna - 316L
Opcjonalny stop aluminium - 6061 z twardym anodowanym wykończeniem lub PEEK

Izolator: Neopren

Łączność: Stop miedzi-pozłacany

Kołek pozycjonujący: Stal nierdzewna 316L

O-pierścienie uszczelniające: Kauczuk nitrylowy

Kabel: Kabel w płaszczu neoprenowym lub poliuretanowym z żyłami 18AWG/16AWG (standard)

Przewody ogonowe gniazda: Izolacja PTFE, 18AWG





Liczba rdzeni	Numer linii BH	Numer linii 1L	Obecne-przenoszenie
1	18AWG	18AWG	16A
2	18AWG	16AWG/18AWG	Pojedynczy rdzeń 10 A (maks.. 20całe złącze)
3	18AWG	16AWG/18AWG	Pojedynczy rdzeń 10 A (maks.. 30całe złącze)
4	18AWG	16AWG/18AWG	Pojedynczy rdzeń 10 A (maks.. 30całe złącze)
5	18AWG	18AWG	Pojedynczy rdzeń 10 A (maks.. 30całe złącze)
6	18AWG	16AWG/18AWG	Pojedynczy rdzeń 10 A (maks.. 50całe złącze)
8	18AWG	16AWG/18AWG	Pojedynczy rdzeń 10 A (maks.. 50całe złącze)
10	18AWG	18AWG	Pojedynczy rdzeń 10 A (maks.. 50całe złącze)
12	18AWG	18AWG	Pojedynczy rdzeń 10 A (maks.. 60całe złącze)
16	18AWG	18AWG	Pojedynczy rdzeń 10 A (maks.. 60całe złącze)
25	3X18AWG/22X22AWG	18AWG	Pojedynczy rdzeń 3X10A/22X5A (maks.. 60całe złącze)





WM Standard Round - wymiary rdzenia 2,3,4,5

WM Standardowy okrągły - 2,3,4, 5-żyłowy układ styków

Przypnij twarz



WM Standardowa runda - 6,8, 10-rdzeniowawymiary



WM Standard okrągły -6,8, 10-żyłowy układ styków

Przypnij twarz

WM Standardowy quasi-okrągły kąt prosty - 6,8,10 wymiarów rdzenia

Notatka:

Tuleję blokującą należy zmodyfikować do rozmiaru 30,5/21, aby pasowała do tego złącza RA.

Notatka:

W przypadku stosowania z tuleją blokującą Metal Shell 2400 należy ją zmodyfikować do rozmiaru 23,6/30,5, aby pasowała do tego złącza RA.



Standardowy okrągły kątownik WM - 6, układ styków rdzenia 8.10

Przypnij twarz



WM Standard Round - 12, 16,25 wymiarów rdzenia

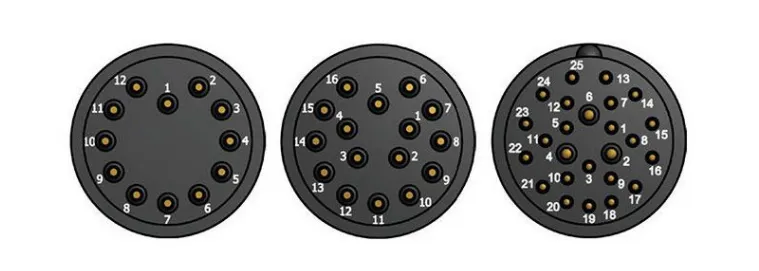

WM Standardowy okrągły - 12, 16,25-pinowy układ styków

Przypnij twarz







1. Wyjątkowa odporność na ciśnienie
Nasze złącza są zaprojektowane tak, aby wytrzymywały ciśnienie hydrostatyczne do 140 MPa, dzięki czemu idealnie nadają się do stosowania w środowiskach-głębokich i pod wysokim-środowiskiem ciśnieniowym. Dzięki kwalifikowanemu ciśnieniu testowemu wynoszącemu 80 MPa każde urządzenie zapewnia bezkompromisowe bezpieczeństwo i niezawodność.

2.-Wiodąca w branży wydajność elektryczna
Nasze wielordzeniowe konfiguracje, przystosowane do napięcia 600 VDC/AC i obsługujące prąd do 50 A, zapewniają solidne i stabilne dostarczanie zasilania w szerokim zakresie zastosowań podwodnych i przemysłowych.

3. Wysokiej jakości materiały do ​​trudnych warunków
Zbudowane z obudów ze stali nierdzewnej 316L lub anodowanego stopu aluminium 6061 oraz izolatorów z neoprenu lub PEEK, nasze złącza są odporne na korozję, uszkodzenia chemiczne i ekstremalne temperatury od -40 stopni do +60 stopni.

4. Długoterminowa-trwałość
With over 500 wet mating cycles, gold-plated contacts, and high insulation resistance (>200 MΩ), nasze złącza zapewniają długą żywotność przy minimalnej konserwacji.

5. Elastyczne konfiguracje wielo-rdzeniowe
Obsługując do 25 rdzeni i różne konfiguracje-przenoszenia prądu, nasze projekty spełniają złożone wymagania dotyczące okablowania podwodnych pojazdów ROV, platform morskich i wojskowych systemów komunikacyjnych.

6. Zgodność inżynieryjna eksperta
Wersje-prostokątne, możliwość dostosowania tulei blokującej i ustandaryzowane rozmieszczenie sworzni zapewniają płynną integrację z istniejącymi systemami i kompaktowymi przestrzeniami.

7. Niezawodne standardy produkcyjne
Każdy produkt przechodzi rygorystyczne testy i kontrolę jakości, co zapewnia spójność i niezawodność w przypadku wdrożeń-o znaczeniu krytycznym.
